海信KFR-2801GW/BP空调正常工作一段时间后，报电压检测故障

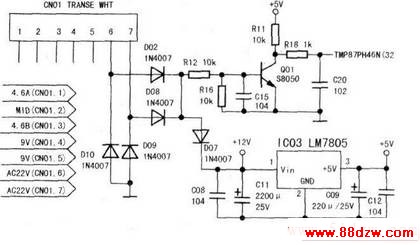

文章摘要：该故障在排除了外部电源故障后，初步判断可能是控制电路（即室内机的过零检测电路）有问题。从上图分析得出，过零检测电路在系统中的作用有两个：一是控制室内风机的风速；二是检测供电电压。电源变压器输出的AC12V电压经D02、D08～D10桥式整流后，输出脉动直流电，经R12和R16分压供给Q01。当Q01基极电压小于0.7V时，Q01不导通，芯片（32）脚处于高电平；大干O.7V时，Q01导通，得到一个过零触发信号。实际检修中，为了能准确检测故障部位，用示波器检测单片机（32）脚的波形，如果电源电压正常，则可得到一个100Hz的方波。如果方波不正常，说明过零检测电路有故障。本例中，实际检测波形见下图

海信KFR-2801GW/BP空调正常工作一段时间后，报电压检测故障,标签：电视维修,http://www.88dzw.com

　　该故障在排除了外部电源故障后，初步判断可能是控制电路（即室内机的过零检测电路）有问题。从上图分析得出，过零检测电路在系统中的作用有两个：一是控制室内风机的风速；二是检测供电电压。电源变压器输出的AC12V电压经D02、D08～D10桥式整流后，输出脉动直流电，经R12和R16分压供给Q01。

　　当Q01基极电压小于0.7V时，Q01不导通，芯片（32）脚处于高电平；大干O.7V时，Q01导通，得到一个过零触发信号。

　　实际检修中，为了能准确检测故障部位，用示波器检测单片机（32）脚的波形，如果电源电压正常，则可得到一个100Hz的方波。如果方波不正常，说明过零检测电路有故障。本例中，实际检测波形见下图。从下图中可以看出，该过零检测电路没有产生出100Hz的波形，即没有过零检测信号。更换Q01后，试机一切正常。
