基于CXA1191和SHT11的无线温湿度监测系统,标签:电路设计,http://www.88dzw.com5 温湿度采集电路
温湿度采集以SHT11为核心,它是Sensirion公司推出的基于CMOSensTM技术的新型温湿度传感器。SHT11将温度传感器、湿度传感器、信号调理、模数转换器、标定参数及I2C总线接口全部集成到传感器内部,既提高了传感器的性能,又降低了成本、减少了体积,同时也非常便于和微控制器接口,是嵌入式系统温湿度测试的理想选择。
SHT11接口十分简单,仅包括电源(Vdd)、地(GND)、串行时钟输入(SCK)、串行数据(DATA)4个引脚。每次测量都需要“启动传输”、“发送命令”、“读取数据”3个过程,DATA在SCK下降沿之后改变状态,SCK上升沿时有效。 www.88dzw.com
“启动传输”用于初始化SHT11,由SCK和DATA的一个特定时序完成,如图6所示。在SCK时钟上升沿DATA翻转为低电平,下一次SCK上升沿到来时DATA翻转为高电平,从而完成“启动传输”时序。
接下来要发送的是1个字节的命令,包括3个地址位和5个命令位。命令的传输需要8个SCK周期。命令传输完成后,SHT11会在第8和第9个SCK下降沿间给出一个DATA低电平脉冲,表示正确接收。
如果发送的是测量命令(“00000101”表示相对湿度RH,“00000011”表示温度T),外部控制器要等待测量结束。SHT11通过给出DATA低电平脉冲表示测量的结束。接着传输2个字节的测量数据和1个字节的CRC奇偶校验。外部控制器需要通过下拉DATA为低电平,以确认每个字节。数据传输时序如图7所示。
得到温湿度的数字量后,需要根据SHT11手册提供的公式转换成实际物理量。SHT11的温度传感器采用的是能隙材料PTAT,线性性能极好,可以直接按以下公式将数字量转换为温度值:

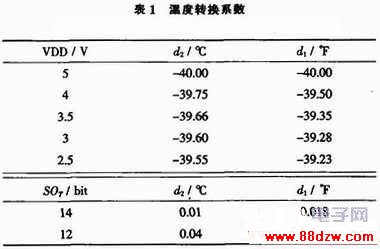

其中SOT为测量值,d1、d2取值如表1所示。
湿度传感器具有非线性,需要按以下修正公式计算实际值:

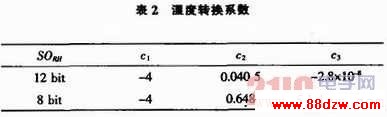

SORH为传感器相对湿度测量值,系数c1c2c3的取值如表2所示。
