基于CXA1191和SHT11的无线温湿度监测系统

[09-08 11:42:21]   来源:http://www.88dzw.com  其它电路   阅读:8435

文章摘要: 当CXA1191处于调频接收状态时,无线信号先经过带通滤波,然后进入12脚在内部完成高频放大。放大后的信号与本振混频产生10.7 MHz的中频信号。在正常收音模式下(如图中虚线所示),该中频信号经10.7 MHz陶瓷滤波器选频后接至17脚,在内部鉴频、检波和音频放大,最后驱动扬声器发声。 通过以上分析不难发现,CXA1191的结构可以分为两部分:1)低噪放、混频、滤波部分(即获取10.7 MHz中频信号的电路),这是一般的超外差式接收机的通用结构;2)鉴频、检波和放大,这是其专有的用于音频信号解调处理的结构。其通用结构完全可以用作数字通信的射频前端。例如,如果有一ASK(振幅

基于CXA1191和SHT11的无线温湿度监测系统,标签:电路设计,http://www.88dzw.com


    当CXA1191处于调频接收状态时,无线信号先经过带通滤波,然后进入12脚在内部完成高频放大。放大后的信号与本振混频产生10.7 MHz的中频信号。在正常收音模式下(如图中虚线所示),该中频信号经10.7 MHz陶瓷滤波器选频后接至17脚,在内部鉴频、检波和音频放大,最后驱动扬声器发声。
    通过以上分析不难发现,CXA1191的结构可以分为两部分:1)低噪放、混频、滤波部分(即获取10.7 MHz中频信号的电路),这是一般的超外差式接收机的通用结构;2)鉴频、检波和放大,这是其专有的用于音频信号解调处理的结构。其通用结构完全可以用作数字通信的射频前端。例如,如果有一ASK(振幅键控)信号,载频在87~109 MHz以内,该信号能通过带通滤波器进入高放和混频电路。适当调节本振,可以在陶瓷滤波器输出端获得10.7 MHz的ASK信号,此信号仍保留着原始的调制信息只是载频有所降低,这正是希望得到的中频ASK信号。对这个信号再做检波和解码处理,即可得到所需的数字信号。经实验验证,这个设想是可行的。

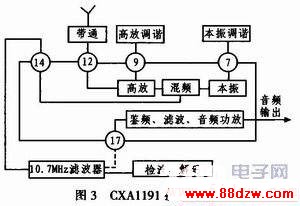

    具体设计如图3所示。改造方法十分简单,在原CXA1191调频电路的基础上,断开10.7 MHz滤波器与17脚的连接,将滤波器的输出接至后面的检波电路。CXA1191的其他功能如中波和短波接收均未用到,与之关联的电路皆可省去,使设计和调试的任务大大减轻。实际调试时要注意适当调节高放和本振的两个调谐回路,同时观察陶瓷滤波器的输出,尽量使输出幅度最大,噪声和失真最小。

www.88dzw.com

3 发射电路

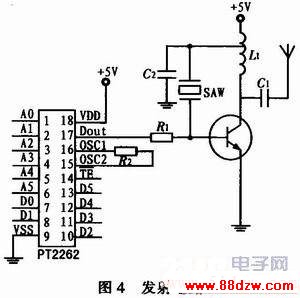

    进行数据发送时,单片机首先将待发数据送至PT2262编码。F12262的17脚输出已编码的脉冲,高频振荡器在此脉冲调制下产生ASK信号经天线发射出去。如图4所示。脉冲信号控制发射管基极导通与关断,振荡器输出振幅也随之变化,且只有最大值和零值两种状态,即得到所需的ASK信号。振荡器接成克拉泼形式,其中利用了基极一射级电容和集电极一射级电容。采用声表面波器件SAW稳频,使电路具有很高的稳定性。SAW工作在串联谐振状态,使L1的部分电感接至基极-集电极之间构成电容三点式振荡器。振荡器工作频率计算公式为c.JPG,本设计将振荡频率设定在90MHz。




4 编解码电路
    编解码功能由PT2262/PT2272完成。PT2262/PT2272是一对带地址、数据编码功能的无线发射接收芯片。其7、8、10~13脚是数据端,1~6脚是地址端,14脚为低电平时启动发射,17脚串行输出包含地址和数据的编码脉冲信号。图5为解码电路。

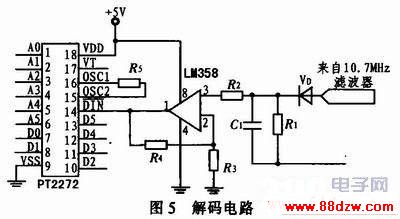

    解码时,来自10.7 MHz滤波器的ASK信号先经VD、C1、R2检波,再通过LM358放大后送入PT2272的解码输入14脚。解码成功时VT由低变高,解码后的数据出现在数据引脚上供单片机读取。需要注意的是。发射和接收芯片地址码设置必须相同,PT2272对收到的信号要进行2次地址比对,只有地址正确才有有效数据输出。
