　　3. 1. 3 工作线程

　　除了工作在完成端口上的服务线程外，在关联套接字之前，还必须创建一个或多个工作线程，以便在I /O 请求投递给完成端口对象后，为完成端口提供服务。工作线程的个数取决于应用程序的总体设计情况。创建的工作线程由完成端口管理。当有I /O 完成通知到来，则由完成端口唤醒一个工作线程接收I /O 完成通知，并对其进行处理。完成端口自动对工作线程进行调度，唤醒哪个工作线程则由完成端口决定。若无I /O 完成通知，则所有的工作线程都在等待。根据经验，工作线程的数量一般为CPU 数量的两倍再加上2。

　　3. 2 完成端口的程序实现

　　网络通信模块通过CreateIoCompletionPort 函数创建完成端口对象，并将接收到的socket 对象与完成端口关联， 启动一定数量的工作线程， 通过GetQueuedCompletionStatus 函数获取完成端口上SOCKET 的当前状态，并将收到的数据从缓存出取出。完成端口的主要工作流程图如图2 所示。

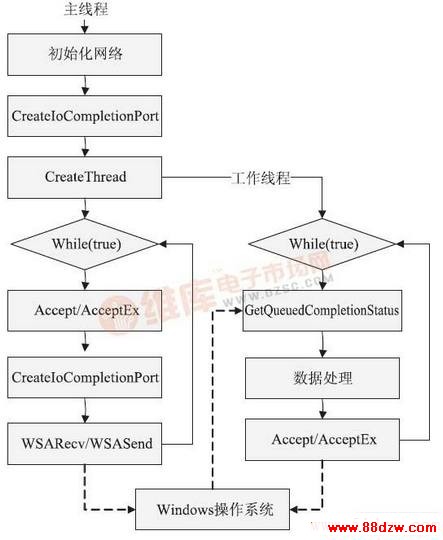

图2 完成端口模块流程图

　　主线程：

　　1) 程序启动的时候，初始化网络并且创建完成端口句柄：

　　CompletionPort = CreateIoCompletionPort ( INVALID_ HANDLE_ VALUE，NULL，0，0)；

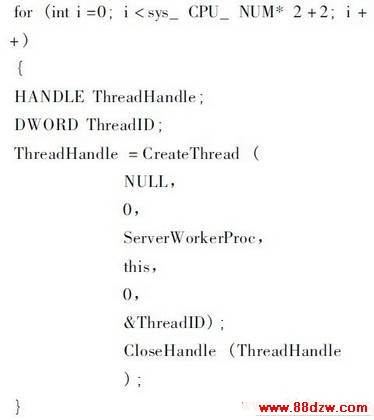

　　2) 启动2* N + 2 个工作线程，N 为CPU 数量：

　　3) 进入一个*循环，开始*客户端连接请求；

　　4) 将接收到的客户端SOCKET 与完成端口对象绑定；

　　5) 发出一个异步的WSARecv 或是WSASend 操作，实际的接收和发送数据操作会由操作系统完成。

　　6) 重复以上3) 到5) 的操作。

　　工作线程：

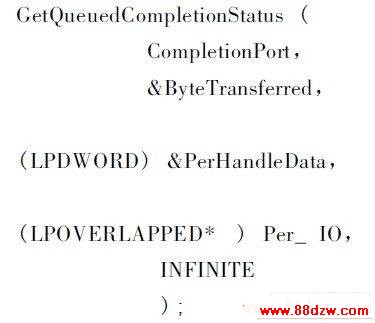

　　1) 进入循环， 通过GetQueuedCompletionStatus函数， 从完成端口上取得WSASend /WSARecv 的操作结果：

　　2) 根据完成端口上I /O 状态， 进行数据的处理;

　　3) 提交一个新的WSASend /WSARecv 操作请求;

　　4) 重复以上1) 到4) 的操作。

　　3. 3 通信规约设计

　　整个监控系统采用TCP ( Transmission ControlProtocol，传输控制协议) 进行数据传输，在此基础上设计了一套监控系统规约，来完成服务端与远程终端，服务端与客户端的通信。根据路灯监控的实际需求，数据报文包括以下几种形式。

　　1) 远程终端主动向软件服务端发送的连接认证数据报文，如表1 所示。

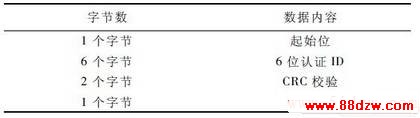

表1 连接认证数据报文格式

　　2) 远程终端定时向软件服务端发送的现场数据报文，主要包括路灯监控现场采集到的电流，电压，温度，开关状态，报警信息等数据信息，如表2 所示。

　　3) 软件客户端发送给服务端， 并由服务端转发到相应远程终端的参数设置报文，根据不同的功能号，报文发送不同的参数信息，包括开关灯时间，报警阀值，数据采集周期等如表3 所示。
