BTH-801F/BTH-80J为新型红外遥控发射/接收专用模块。适用于红外遥控开关、报警等许多领域。

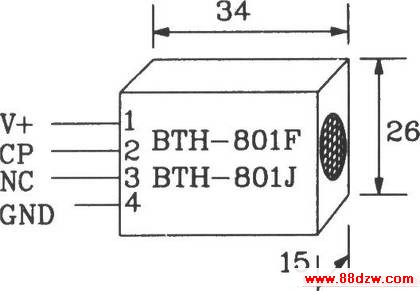

由BTH-801F/801J红外遥控发射、接收模块构成的发射、接收电路 BTH-801F/BTH-80lJ外形引脚图

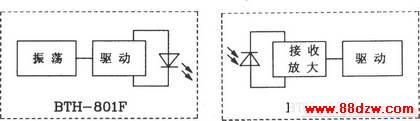

由BTH-801F/801J红外遥控发射、接收模块构成的发射、接收电路 BTH-801F/BTH-801J内部原理框图 电气参数 BTH-801F/BTH-801J红外发射/接收模块主要电气参数如下:电源电压4~8V;发射模块工作电流大于20mA;接收模块工作电流小于3mA;工作频率为3060kHz之间可调,典型值为40kHz;作温度一18~ 60℃,储存温度一25~ 90℃;作用距离5~lOm;作用方式为直射、反射兼顾。

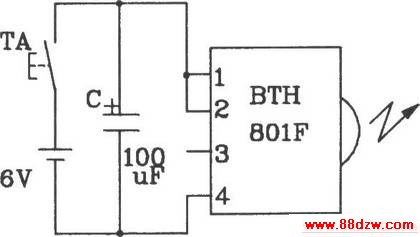

由BTH-801F/801J红外遥控发射、接收模块构成的发射、接收电路 BIH-801F构成单路红外遥控发射电路

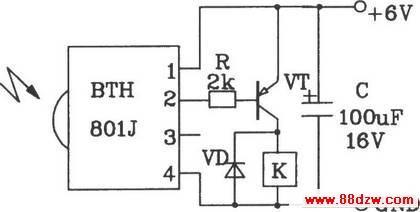

由BTH-801F/801J红外遥控发射、接收模块构成的发射、接收电路 BTH-801J构成单路红外遥控接收电路

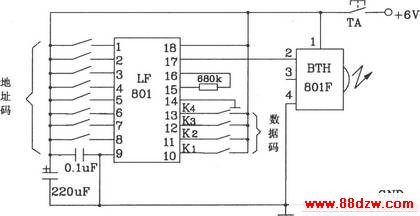

由BTH-801F/801J红外遥控发射、接收模块构成的发射、接收电路 BTH-801F构成多路红外遥控发射电路

由BTH-801F/801J红外遥控发射、接收模块构成的发射、接收电路 BTH-801J构成多路红外遥控接收电路
