LC219/220A构成超声波6路遥控接收应用电路图

文章摘要： 电路图' src="/pd_wx/UploadPic/2013-9/201391403431995.jpg" style="cursor:hand" ondrag="resizeImage(event,this)" width=600; this.height=j/i*600;}" border=0 style="cursor:pointer;" style="cursor:pointer;" onload="return imgzoom(this,

LC219/220A构成超声波6路遥控接收应用电路图,标签：电路设计,http://www.88dzw.com

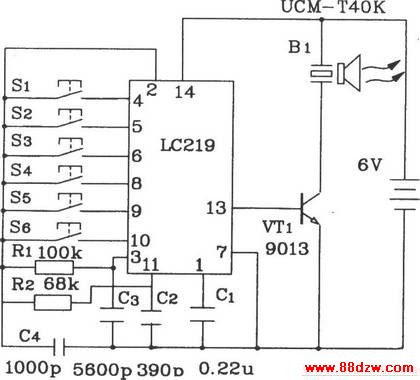

LC219构成超声波6路遥控发射应用电路

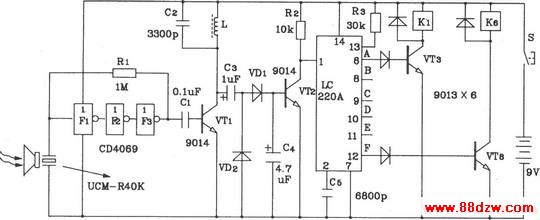

LC220A构成超声波6路遥控接收应用电路 电路中LC219的13脚将输出39kHz的载波编码脉冲，接收电路中LC220的MOD端仍接成自锁方式，并由与UMCT40K桎的UCM-R40K作为接收器件，其谐振频率为39kHz。
