UM3758-108A/AM新型单片编码、解码电路图

文章摘要： 电路图' /uploads/allimg/090901/122F5C40-0.gif" width="25" height="25" border="0" style="cursor:pointer;" style="cursor:pointer;" onload="return imgzoom(this,550);" onclick="javascript:window.open(this.src);" style=&quo

UM3758-108A/AM新型单片编码、解码电路图,标签：电路设计,http://www.88dzw.com

UM3758-108A

UM3758-108A/AM编码、解码专用集成电路内部具有编码发送和解码接收双重功能。器件本身具备10位三态地址输入端和二态8位带锁存功能等多种方式来实现远距离遥控控制。目前此器件以其独特的双身遥控和双工收发功能被除广泛应用于汽车、保卫祖国、保险柜、移动电话及军事通讯等方面的遥控、报警及密码控制等电路中。

UM3758-108A/AM外形引脚图 电气参数 UM3758-108A／AM电气参数完全相同。其主要电气参数为：工作电压范围3～12V，典型应用电压为6V或9V；接收输入高电平最小值为4V，低电平最大值为2V；其它输入电平VIH=(VDD-0.5V)～VDD， VIL=0.5V；输出电平VoH=(VDD-0.5V)～VDD，VOL=0～1V；数据输出电流为±10mA(电平为VDD／2时)；TX／Rx端输出电流可达-40mA或 20mA；芯片工作时钟振荡频率fosc=160kHz。

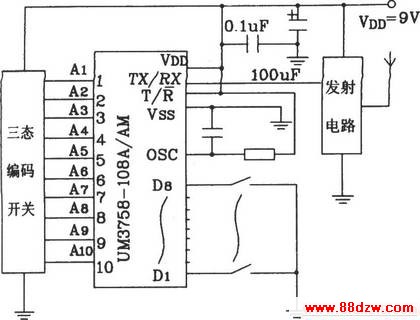

UM3758-108A/AM构成的遥控编码发射电路

UM3758-108A/AM构成的遥控接收解码电路
