由LM1871/1872构成典型遥控发射、接收电路图

文章摘要： 电路图' src="/pd_wx/UploadPic/2013-9/201391403417771.jpg" style="cursor:hand" ondrag="resizeImage(event,this)" width=600; this.height=j/i*600;}" border=0 style="cursor:pointer;" style="cursor:pointer;" onload="return imgzoom(this,

由LM1871/1872构成典型遥控发射、接收电路图,标签：电路设计,http://www.88dzw.com

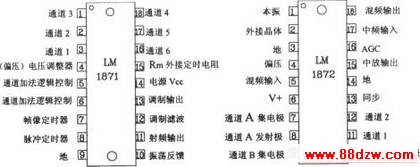

LM1871/1872外形引脚功能图

LM1871内部原理图

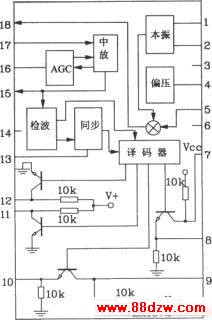

LM1872内部原理框图 LMl871／1872无线电遥控专用芯片工作电压范围为3～9V；发射芯片LMl871工作频率可达80MHz，作频率可达80MHz，并可任选；内部含有振荡器、发射器和编码器；通道数可编程，且射频输出功率可调节。一般遥控距离可达几十米。若适当提高电源工作电压，且加上一或两级高放电路，则遥控距离可增至l～2km。 以下图形是由LM1871/1872构成的典型遥控发射/接收电路：

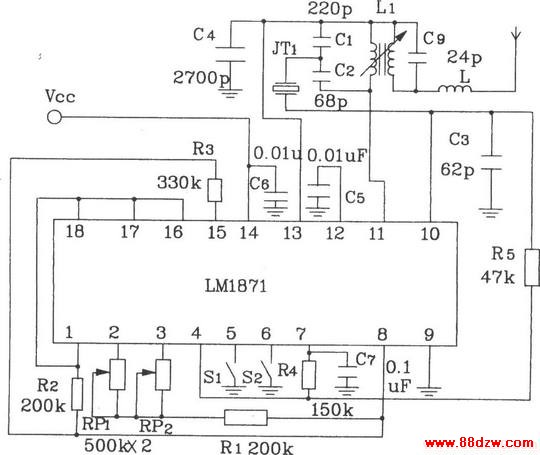

发射电路

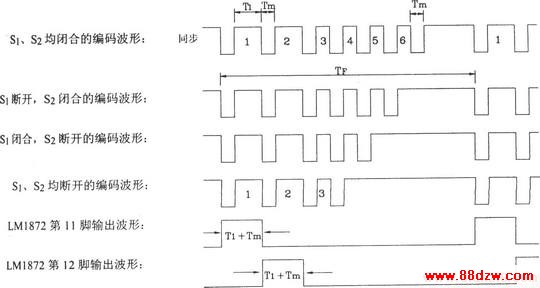

发射电路产生的编码脉冲波形图

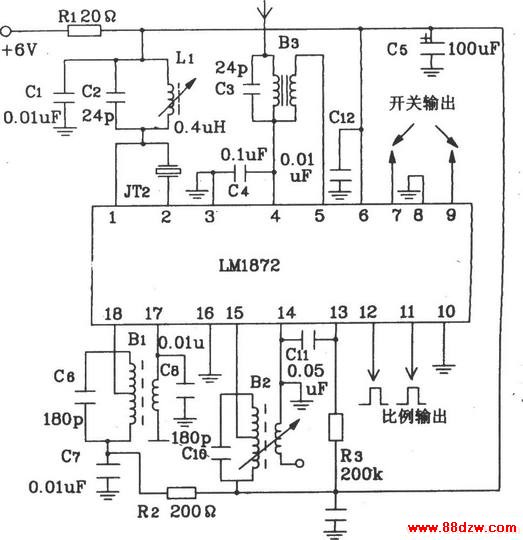

接收电路

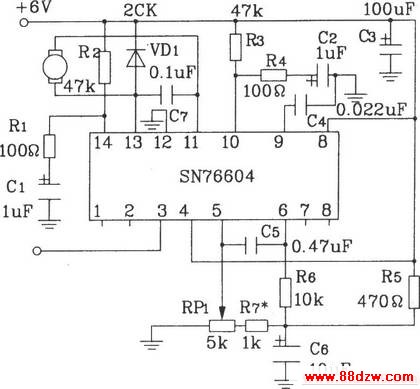

SN6604构成LM1872的随动电路
