滚码型无线电遥控电路(TH150/TH150A、B)

[09-14 00:34:09]   来源:http://www.88dzw.com  遥控电路   阅读:8551

文章摘要: 滚动码编码电路内部结构十分复杂,其编码方式也很独特,但其使用方法与数字编码电路一样,甚至更简单。如图所示是用滚动码编解码电路TH150/TH151A、B组成的无线电遥控电路。遥控发射电路(由滚动编码电路和TH150和晶体管载频振荡器组成):超再生无线遥控接收电路(由滚动解码电路TH151A/B组成):

滚码型无线电遥控电路(TH150/TH150A、B),标签:电路设计,http://www.88dzw.com

滚动码编码电路内部结构十分复杂,其编码方式也很独特,但其使用方法与数字编码电路一样,甚至更简单。如图所示是用滚动码编解码电路TH150/TH151A、B组成的无线电遥控电路。

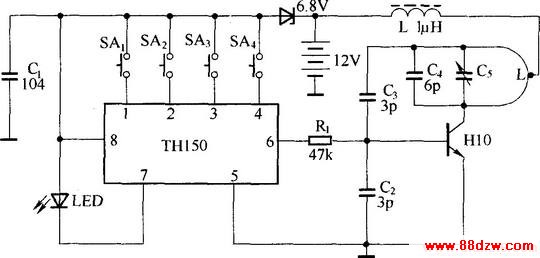

遥控发射电路(由滚动编码电路和TH150和晶体管载频振荡器组成):

滚码型无线电遥控电路(TH150/TH150A、B)

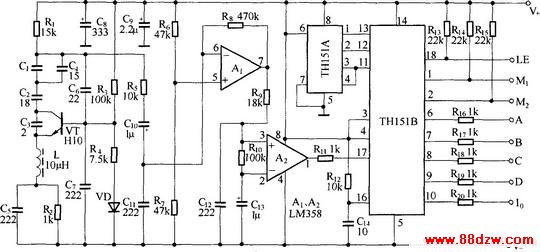

超再生无线遥控接收电路(由滚动解码电路TH151A/B组成):

滚码型无线电遥控电路(TH150/TH150A、B)
