由TDC1808/TDC1809组成的数字编码遥控电路
[10-10 20:38:44] 来源:http://www.88dzw.com 遥控电路 阅读:8878次
文章摘要: TDC1808/TDC1809是一对无线遥控发射,接收组件,它们采用内置天线,可传送数字信号或模拟信号,适用于各种无线遥控装置,具有体积小,遥控距离远,抗干扰能力强等特点.由TDC1808/TDC1809组成的数字编码遥控电路如图所示.发射电路:接收电路:
由TDC1808/TDC1809组成的数字编码遥控电路,标签:电路设计,http://www.88dzw.com
TDC1808/TDC1809是一对无线遥控发射,接收组件,它们采用内置天线,可传送数字信号或模拟信号,适用于各种无线遥控装置,具有体积小,遥控距离远,抗干扰能力强等特点.由TDC1808/TDC1809组成的数字编码遥控电路如图所示.

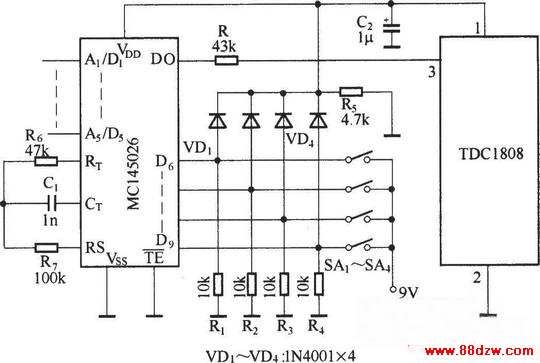

发射电路:

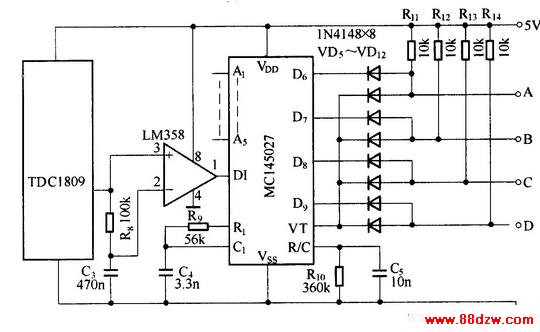

接收电路:
