吊扇无线遥控电路

[10-10 20:38:44]   来源:http://www.88dzw.com  遥控电路   阅读:8952

文章摘要: 吊扇无线遥控发射电路:吊扇无线遥控接收电路:说明:发射电路中:IC1是10线-4线优先编码器CD40147;IC2是数字编码器MC145026;IC3是长波发射组件T630.接收电路中:IC1是长波接收组件T631;IC2是数字译码器MC145027;IC3是4-16线译码器CD4514.

吊扇无线遥控电路,标签:电路设计,http://www.88dzw.com

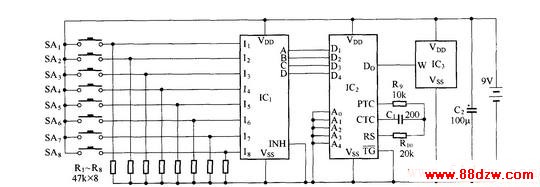

吊扇无线遥控发射电路:

吊扇无线遥控电路

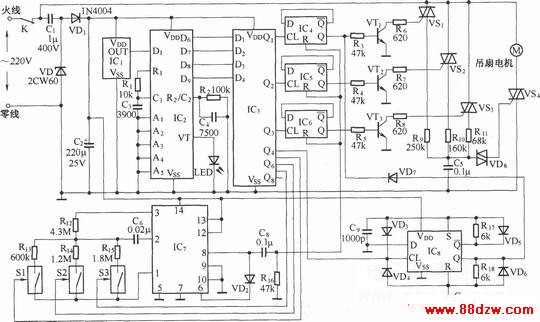

吊扇无线遥控接收电路:

吊扇无线遥控电路

说明:

发射电路中:

IC1是10线-4线优先编码器CD40147;

IC2是数字编码器MC145026;

IC3是长波发射组件T630.

接收电路中:

IC1是长波接收组件T631;

IC2是数字译码器MC145027;

IC3是4-16线译码器CD4514.
