五路四功能红外遥控电路

文章摘要： 如图是以MC145026为编译其,以MC145027为译码器组成的五路四功能红外遥控电路.(a)图是遥控发射器(b)图是红外接收与解码电路(c)图给出了每一个数据输出端可以连接的具体控制内容.(d)图表示由MC145027的四个数据端通过四模拟开关电路CD4066去控制一个音频功率放大器的音量和声道.

五路四功能红外遥控电路,标签：电路设计,http://www.88dzw.com

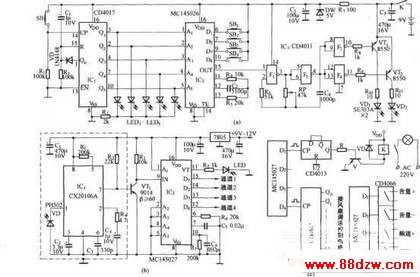

如图是以MC145026为编译其,以MC145027为译码器组成的五路四功能红外遥控电路.

(a)图是遥控发射器

(b)图是红外接收与解码电路

(c)图给出了每一个数据输出端可以连接的具体控制内容.

(d)图表示由MC145027的四个数据端通过四模拟开关电路CD4066去控制一个音频功率放大器的音量和声道.
