红外自动水龙头
[10-10 20:38:44] 来源:http://www.88dzw.com 遥控电路 阅读:8548次
文章摘要: 该电路由以下几部分组成:(1)红外发射器它是一个由555电路组成的多谐振荡器,其振荡频率由RP1,R1,C1的数值决定,该电路的振荡频率为38kHz.(2)红外接收电路该电路由红外接收管VD2和CX20106组成.(3)水阀门控制电路该电路由控制门F1,F2,驱动管VT1和继电器K1组成.(4)电灯控制电路该电路由控制门F3,F4,驱动管VT2和继电器K2组成
红外自动水龙头,标签:电路设计,http://www.88dzw.com

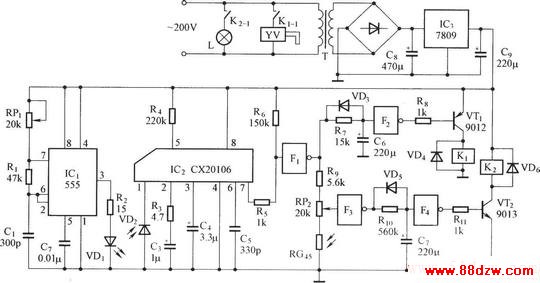

该电路由以下几部分组成:
(1)红外发射器
它是一个由555电路组成的多谐振荡器,其振荡频率由RP1,R1,C1的数值决定,该电路的振荡频率为38kHz.
(2)红外接收电路
该电路由红外接收管VD2和CX20106组成.
(3)水阀门控制电路
该电路由控制门F1,F2,驱动管VT1和继电器K1组成.
(4)电灯控制电路
该电路由控制门F3,F4,驱动管VT2和继电器K2组成
