GZQ-100型LED光柱显示器件的控制电路
[09-14 00:19:06] 来源:http://www.88dzw.com 光电应用 阅读:8894次
文章摘要:GZQ-100型LED光柱显示器件的控制电路如图所示。GZQ-100型器件具有10根阴极引线和10根阳极引线,构成10×10的矩阵。10根阴极(X电极)和10根阳极(Y电极)分别连接到阴极开关电路和阳极开关电路上。阴极开关电路受到译码器和计数器的控制。当阴极开关电路和阳极开关电路同时导通时,直流电压通过发光二极管芯片,使其发光。阴极开关电路受到计数器和译码器的控制。被测信号通过比较器同基准信号进行比较,将被测信号的幅度变成脉宽信号,送入阳极开关电路,对光柱显示器件中的发光芯片数目加以控制,实际上是控制光柱的长度。光柱旁边有已校准的机械刻度数值。根据光柱达到的刻度数值,可知被测信号的数值。由于采
GZQ-100型LED光柱显示器件的控制电路,标签:电路设计,http://www.88dzw.com

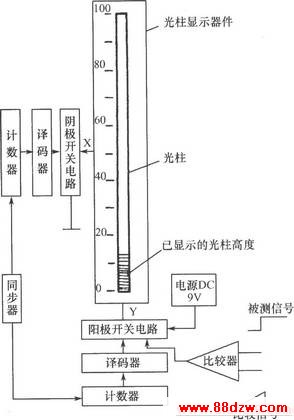

GZQ-100型LED光柱显示器件的控制电路如图所示。GZQ-100型器件具有10根阴极引线和10根阳极引线,构成10×10的矩阵。10根阴极(X电极)和10根阳极(Y电极)分别连接到阴极开关电路和阳极开关电路上。阴极开关电路受到译码器和计数器的控制。当阴极开关电路和阳极开关电路同时导通时,直流电压通过发光二极管芯片,使其发光。阴极开关电路受到计数器和译码器的控制。被测信号通过比较器同基准信号进行比较,将被测信号的幅度变成脉宽信号,送入阳极开关电路,对光柱显示器件中的发光芯片数目加以控制,实际上是控制光柱的长度。光柱旁边有已校准的机械刻度数值。根据光柱达到的刻度数值,可知被测信号的数值。由于采用逐点扫描的工作方式,故光柱亮度随芯片数目的增加而下降。为了提高亮度,应采用高亮度芯片来装配器件。另外,在电路上应在条件许可的情况下提高直流电压和减小阳极限流电阻。
