使用TTL或非门接成反相器配用共阴极数码管构成的电平测试电路

[09-14 00:18:42] 来源：http://www.88dzw.com 光电应用阅读：8123次

文章摘要：使用TTL或非门接成反相器，配用共阴极数码管，高电平显示1，低电平显示0。其电路如图所示。

使用TTL或非门接成反相器配用共阴极数码管构成的电平测试电路,标签：电路设计,http://www.88dzw.com

使用TTL或非门接成反相器配用共阴极数码管构成的电平测试电路

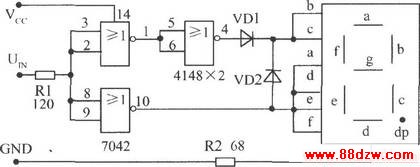

使用TTL或非门接成反相器，配用共阴极数码管，高电平显示1，低电平显示0。其电路如图所示。
