晶体管好坏速测仪电路

文章摘要： 如图所示电路，c、b、e 3只小插孔分别插入待测三极管的c、b、e3脚，可以出现以下几种情形：(1)插入的是完好的NPN型三极管。当IC的3脚为高电平，4脚为低电平时，被测管导通，红色发光二极管LED1发光；当IC的3脚为低，4脚为高时，管子截止，LED1、LED2皆不亮，总的看来就是LED1一闪一闪地发光。(2)插入完好的PNP型三极管。当IC的4脚为高，3脚为低时，管子导通，绿色发光二极管LED2发光；当IC的4脚为低，3脚为低时，管子截止，LED1、LED2皆不亮，总的看来就是LED2闪闪发光。(3)插入的是被击穿短路的NPN或PNP型管。当IC的3脚高、4脚低时，LED1亮、LED2

晶体管好坏速测仪电路,标签：电路设计,http://www.88dzw.com

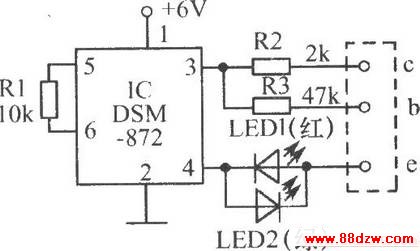

如图所示电路，c、b、e 3只小插孔分别插入待测三极管的c、b、e3脚，可以出现以下几种情形：(1)插入的是完好的NPN型三极管。当IC的3脚为高电平，4脚为低电平时，被测管导通，红色发光二极管LED1发光；当IC的3脚为低，4脚为高时，管子截止，LED1、LED2皆不亮，总的看来就是LED1一闪一闪地发光。(2)插入完好的PNP型三极管。当IC的4脚为高，3脚为低时，管子导通，绿色发光二极管LED2发光；当IC的4脚为低，3脚为低时，管子截止，LED1、LED2皆不亮，总的看来就是LED2闪闪发光。(3)插入的是被击穿短路的NPN或PNP型管。当IC的3脚高、4脚低时，LED1亮、LED2灭；当1C的3脚低4脚高时，LED1亮，LED2灭，看起来就是LED1和LED2交替发光。(4)如果被测管是极间开路的管子，无论IC的3、4呦高低由平如何，LED2皆不能发光。
