光电耦合器和晶体管组成的双稳态电路

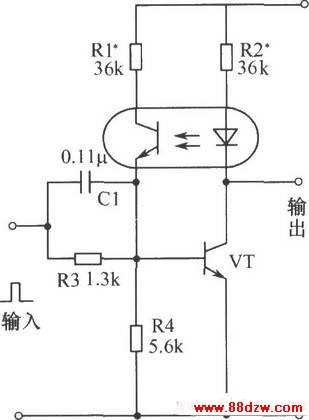

文章摘要：如图所示为由光电耦合器和晶体管组成的双稳态电路。在电源电压接通瞬间的初始状态，晶体管VT截止，该电路输出高电位。当输入端加上正脉冲时，使VT的集电极电流增加，光电耦合器发光二极管发光，光敏三极管的集射间电阻变小，结果使VT的基极电流增加，形成正反馈，使VT迅速达到饱和状态，由“1”变成“0”。当输入负脉冲后，使VT的集电极电流变小，发光二极管变暗进而使VT的基极电流变小，引起VT的集电极电流进一步减小，使VT迅速变成截止状态，发光二极管不发光，光敏三极管截止，使VT稳定在截止状态，触发器由“0”变为“l”状态。此双稳态电路可以提高双稳态电路的抗干扰能力。

光电耦合器和晶体管组成的双稳态电路,标签：电路设计,http://www.88dzw.com

如图所示为由光电耦合器和晶体管组成的双稳态电路。在电源电压接通瞬间的初始状态，晶体管VT截止，该电路输出高电位。当输入端加上正脉冲时，使VT的集电极电流增加，光电耦合器发光二极管发光，光敏三极管的集射间电阻变小，结果使VT的基极电流增加，形成正反馈，使VT迅速达到饱和状态，由“1”变成“0”。当输入负脉冲后，使VT的集电极电流变小，发光二极管变暗进而使VT的基极电流变小，引起VT的集电极电流进一步减小，使VT迅速变成截止状态，发光二极管不发光，光敏三极管截止，使VT稳定在截止状态，触发器由“0”变为“l”状态。此双稳态电路可以提高双稳态电路的抗干扰能力。
