光电耦合器组成的高压稳压电路

文章摘要： 电路如图所示。通常驱动管需采用耐压较高的晶体管(图中驱动管为9013)。当输出电压增大时，VT55的偏压增加，B5中发光二极管的正向电流增大，使光敏管极间电压减小，调整管be结偏压降低而内阻增大，使输出电压降低；反之，使输出电压升高，从而保持输出电压的稳定。

光电耦合器组成的高压稳压电路,标签：电路设计,http://www.88dzw.com

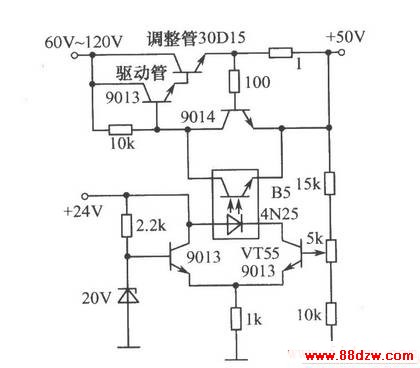

电路如图所示。通常驱动管需采用耐压较高的晶体管(图中驱动管为9013)。当输出电压增大时，VT55的偏压增加，B5中发光二极管的正向电流增大，使光敏管极间电压减小，调整管be结偏压降低而内阻增大，使输出电压降低；反之，使输出电压升高，从而保持输出电压的稳定。
