防盗报警“犬”电路原理图

文章摘要： 如图所示的防盗报警“犬”具有自动报警、灵敏度高、安全可靠、耗电省的特点，可作为家庭防盗、照顾儿童的得力助手。工作原理：防盗报警“犬”的整个电路由光控电子开关和狗叫声语音集成电路两大部分组成。如图是电路原理图。VT1，VT2及R1、R2，R3、C1、C2等构成光控开关电路，IC1及VT3、R4、R5构等构成狗叫声电路。图中的VT1为光敏三极管，平时在周围环境光源照射下，它等效于低阻值电阻器。VT2的基极通过R2接正电位而导通，IC1语音集成电路得不到正脉冲不工作。当VT1被物体遮挡时，就产生一负脉冲电压，通过C1耦合到VT2的基极，导致VT2截止，IC2集成电路获得一正触发脉冲而工作，输出音频

防盗报警“犬”电路原理图,标签：电路设计,http://www.88dzw.com

如图所示的防盗报警“犬”具有自动报警、灵敏度高、安全可靠、耗电省的特点，可作为家庭防盗、照顾儿童的得力助手。

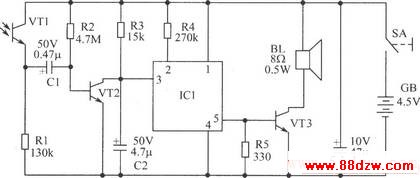

工作原理：防盗报警“犬”的整个电路由光控电子开关和狗叫声语音集成电路两大部分组成。如图是电路原理图。VT1，VT2及R1、R2，R3、C1、C2等构成光控开关电路，IC1及VT3、R4、R5构等构成狗叫声电路。图中的VT1为光敏三极管，平时在周围环境光源照射下，它等效于低阻值电阻器。VT2的基极通过R2接正电位而导通，IC1语音集成电路得不到正脉冲不工作。当VT1被物体遮挡时，就产生一负脉冲电压，通过C1耦合到VT2的基极，导致VT2截止，IC2集成电路获得一正触发脉冲而工作，输出音频信号通过VT3放大后推动扬声器发出“汪、汪”的狗叫声，起到威慑盗贼的作用，闻声逃遁。如果将电子“警犬”置于阳台门等处，还能起到阻止儿童攀登，达到协助家长看护小孩的目的。

元器件选择：IC1选用MSS0287-29狗叫声语音集成电路。VT1用3DU5型光敏三极管；VT2、VT3均采用9013型等硅NPN三极管，β≥100。R1～R5为1／8W碳膜电阻器。C1～C3为型铝质电解电容器，耐压值参见图。BL选YD57-1型8Ω、0.5W电动扬声器。SA为小型拨动开关。电源用3节5号电池。其他元器件如图所示。
