电路原理煤气炉熄火报警器电路

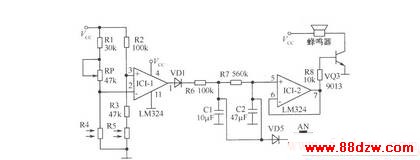

文章摘要： 煤气炉一旦因故熄火而又没有及时发现，将是十分危险的。虽然某些高级煤气炉有自动熄火控制保护装置，但价格高难以普及。如图所示为煤气炉熄火报警装置，可以对煤气炉进行监视和报警。电路核心器件是LM324四运放。IC1-1作比较器，IC1-2作跟随器；R4、R5为光敏电阻，其阻值随光照强度而变化；AN为复位开关，用于泄放电容C1、C2的电荷；使用时，首先把光敏电阻R4对准火焰，转动“调节旋纽”使报警器不报警。用手挡住火焰，此时应发出报警声。一般调节两三次即可达到要求。该电路使用9V叠层电池。

电路原理煤气炉熄火报警器电路,标签：电路设计,http://www.88dzw.com

煤气炉一旦因故熄火而又没有及时发现，将是十分危险的。虽然某些高级煤气炉有自动熄火控制保护装置，但价格高难以普及。如图所示为煤气炉熄火报警装置，可以对煤气炉进行监视和报警。电路核心器件是LM324四运放。IC1-1作比较器，IC1-2作跟随器；R4、R5为光敏电阻，其阻值随光照强度而变化；AN为复位开关，用于泄放电容C1、C2的电荷；使用时，首先把光敏电阻R4对准火焰，转动“调节旋纽”使报警器不报警。用手挡住火焰，此时应发出报警声。一般调节两三次即可达到要求。该电路使用9V叠层电池。
