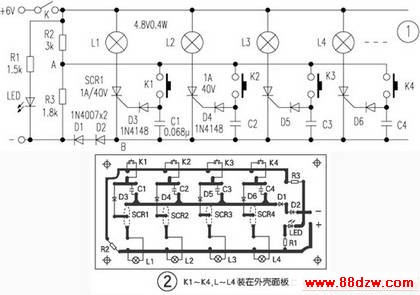

电路见图１。合上电源开关Ｋ，电阻３ｋΩ与１．８ｋΩ分压后，Ａ点电位大约为２．２Ｖ，Ｂ点电位为０Ｖ。主持人宣布开始抢答后，设某一按钮（假设Ｋ１）按下，则对应的单向可控硅ＳＣＲ１导通，Ｌ１亮。ＳＣＲ１导通后，２只１Ｎ４００７二极管使Ｂ点电位钳位在１．４Ｖ左右，所有可控硅阴极电位都为１．４Ｖ。当其他组再按下按钮时，由于接在可控硅触发极上的二极管存在０．７Ｖ的压降，故触发极与阴极间的电压仅０．１Ｖ左右，这不能使对应的可控硅导通，对应的指示灯不会亮。第一轮抢答结束后，主持人断开Ｋ使可控硅关断，然后再合上Ｋ便可进行下一轮的抢答。图中ＬＥＤ为电源指示，本电路抢答组数可任意扩展。如需在灯亮的同时发出声响，可利用Ｂ点与电源负极之间的１．４Ｖ电压作为音乐ＩＣ或讯响器发出声响的触发电压。图２是印制电路图。

实验点评：

可控硅采用ＭＣＲ １００－８，Ｌ１、Ｌ２、Ｌ３均采用６Ｖ小灯泡，按图接好线路。当按下Ｋ１时，灯Ｌ１亮，但此时按下Ｋ２时，Ｌ２也亮，按Ｋ３时也一样，不能实现抢答功能。

分析原因，在ＳＣＲ１导通时，测得Ａ点电位为２．２Ｖ，Ｂ点电位约１．２Ｖ（由于二极管正向压降的离散性，两只二极管正向压降不足１．４Ｖ），ＡＢ间有约１Ｖ的电压，故电压可能会造成ＳＣＲ２或ＳＣＲ３的导通。于是调整Ｒ３，当Ｒ３调为１．５ｋΩ时，ＳＣＲ１导通后，ＳＣＲ２、ＳＣＲ３均不导通，能够实现文中所述抢答功能。

另外，在电源指示支路中，建议Ｒ１按下列公式求取：Ｒ１＝（Ｕ１－Ｕ２）／Ｉ，式中Ｕ１为电源电压，Ｕ２为发光二极管压降，通常为１．８Ｖ，Ｉ为发光二极管工作电流，通常为５～１５ｍＡ，因此，图中Ｒ１选用５ｋΩ左右为宜。 
