水开报警器电路

文章摘要： 该水开报警器由四只晶体三极管组成，电路如下图所示。图中晶体管T2，T3，电阻R2和电容C等组成音频震荡器，音频信号由喇叭输出。晶体管T1，电阻R1，W及晶体管be结Rt等组成开关电路，作为控制音频震荡器的开关。 Rt为感温元件，相当于T1的偏置电阻。平时Rt属于反向截止，T1也截止；当温度升高时，Rt的反向电阻变小，漏电流增大，随着温度升高到一定程度时A点电压增高，T1取得一定偏压而导通，音频震荡器得电工作，扬声器发声。 图中晶体管T1放大倍数要大于50，T2，T3的放大倍数大于100为好。温度传感元件Rt采用金属壳锗材料晶体管的be结，如3AX81等，也可以用2AP型锗二极管代替。安装时

水开报警器电路,标签：控制电路图,电路设计,http://www.88dzw.com

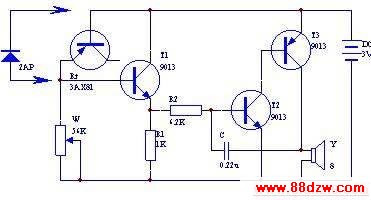

该水开报警器由四只晶体三极管组成，电路如下图所示。图中晶体管T2，T3，电阻R2和电容C等组成音频震荡器，音频信号由喇叭输出。晶体管T1，电阻R1，W及晶体管be结Rt等组成开关电路，作为控制音频震荡器的开关。

Rt为感温元件，相当于T1的偏置电阻。平时Rt属于反向截止，T1也截止；当温度升高时，Rt的反向电阻变小，漏电流增大，随着温度升高到一定程度时A点电压增高，T1取得一定偏压而导通，音频震荡器得电工作，扬声器发声。

图中晶体管T1放大倍数要大于50，T2，T3的放大倍数大于100为好。温度传感元件Rt采用金属壳锗材料晶体管的be结，如3AX81等，也可以用2AP型锗二极管代替。安装时，找一只鳄鱼夹，将其圆筒型的一只柄，用螺丝刀将圆筒翘大点把Rt塞装在圆筒内，接好引线后再套上柄套。报警器安装完毕以后，调试时，先检查音频部分。接通电源，用导线把T1的c，e极短接喇叭应发声，否则应适当调整R2阻值，使电路起振。

常温下该电路不耗电，故可省去电源开关。音频部分起振后，烧一壶开水，将鳄鱼夹夹在水壶耳朵上，以取得水温，待到水开时，调W阻值，使喇叭发出音频报警信号即可正式使用了。

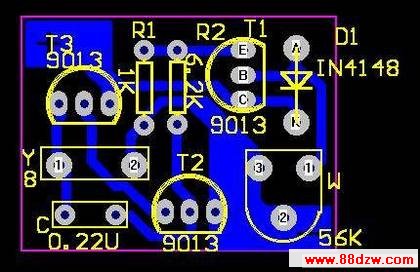

注：印刷电路板图中，采用二极管D1代替感温元件，制作时，如果采用三极管作为感温元件，按电路接法接上即可

下载印刷电路板图：

skbjq.pcb
