文章摘要： 这个电路我不知道该叫什么，暂时按照它的功能这样叫吧，如果您知道或觉得该叫什么比较合适的话，请告诉我：）电路设计在上电时，UD输出高电平，Q1截止，OUT无输出电压。在按动（紧）SW－PB时，UA输出高电平，该电平通过R2慢慢地向C2充电，当C2充至UB的阀值时（按电路标称值，需时约3秒），UB输出转为低电平，使后面的双稳电路状态翻转，UD输出低电平，Q1导通，OUT输出电源电压。放开SW－PB后，C2通过D1放电，为下一次工作做准备。再一次按动时，重复上述动作，双稳电路状态再次翻转，UD又复输出高电平使Q1截止，OUT停止输出。如在C2还未充至UB阀值时，就放开SW－PB的话，UA输出转为低

会识别按动时间、低功耗的电源轻触开关电路,标签：控制电路图,电路设计,http://www.88dzw.com

这个电路我不知道该叫什么，暂时按照它的功能这样叫吧，如果您知道或觉得该叫什么比较合适的话，请告诉我：）

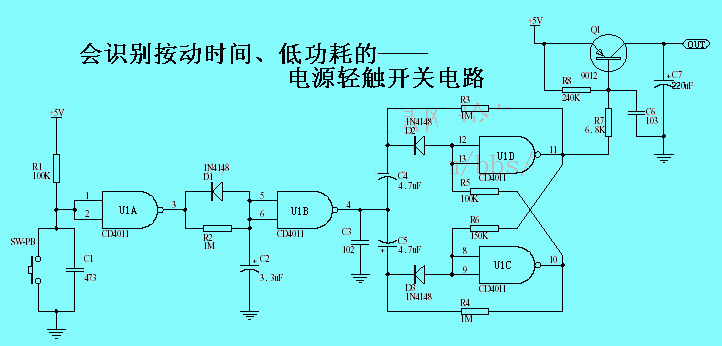

电路设计在上电时，UD输出高电平，Q1截止，OUT无输出电压。

在按动（紧）SW－PB时，UA输出高电平，该电平通过R2慢慢地向C2充电，当C2充至UB的阀值时（按电路标称值，需时约3秒），UB输出转为低电平，使后面的双稳电路状态翻转，UD输出低电平，Q1导通，OUT输出电源电压。

放开SW－PB后，C2通过D1放电，为下一次工作做准备。

再一次按动时，重复上述动作，双稳电路状态再次翻转，UD又复输出高电平使Q1截止，OUT停止输出。

如在C2还未充至UB阀值时，就放开SW－PB的话，UA输出转为低电平，C2通过D1迅速向UA放电，由于C2还未充至UB阀值时就通过D1放电，UB的输出状态还是高电平不变，双稳电路无触发信号，该次按键动作无效。

这也就是说，每次要电路输出状态翻转，需要按紧SW－PB约3秒。

该电路在静态时功耗很低，只需几uA，很适合应用在采用干电池供电的电路上。
