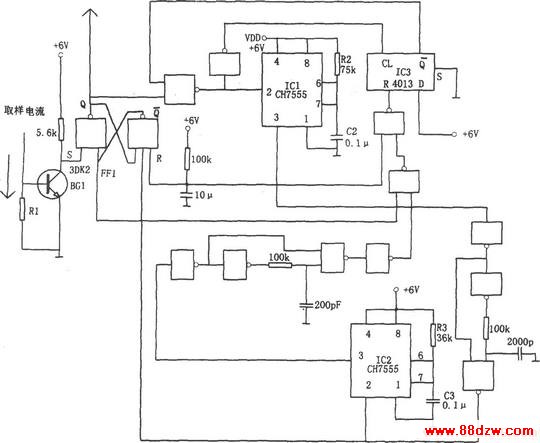

如图所示为自启动式过流保护控制电路。该电路由取样电路BG1、RS触发器、单稳态触发器(IC1、R2、C2和IC2、R3、C3)、D触发器等组成。当取样电路对应的电流过流后,BG1饱和导通,使RS触发器置位。由Q端输出高电平。该电平控制设备的电源断开。同时单稳态电路IC1(555)因②脚为低电平面被置位,其③脚输出的高电平脉冲(t1=1.1R2C2)经倒相后,稍加延时加至RS触发器,使FF1复位,重新启动设备的电源。同时IC2因2脚为低电平而被置位,产生单稳延时(t2=1.1R3C3)脉冲,经延时后使ICs也复位,从而IC3使IC1单稳电路的触发脉冲变得很窄。
若在使RS触发器复位的这段时间里,仍处于过流状态,则FF1的Q端一直保持高电平,继续切断设备电源。IC1一直处于置位状态,且FF1的R端不起作用。本控制电路对过流现象不仅能切断设备的电源,且当恢复正常后,还能自动启动,因而可消除因噪声触发而产生的误断电现象。
