由WB705构成的限流型保护电路的应用电路

文章摘要： 如图所示电路是用WB705多端可调正集成稳压器组成的输出电压为5 V、输出电流为l．5 A的限流型保护电路的应用电路。这个电路的最大输入电压为16．8 V，最小输入电压为l2．1 V。Cl和C2是滤波电容，可根据电流的大小选择电容的容量。负载电流越大，要求的电容容量越大，以减少稳压器输入端的脉动分量。C3是补偿电容，起防止振荡作用。如电路不振荡，C3可尽量用得小些，因为C3通过7脚与稳压器内部放大器相接，若太大会影响放大倍数。C4能把输出电压的变化量ΔVout直接耦合到稳压器内部取样端6脚，以提高纹波抑制比。C5和C6是输出滤波电容。Rl和R2是取样电阻，它们符合下式：。式中，Vref是稳

由WB705构成的限流型保护电路的应用电路,标签：控制电路图,电路设计,http://www.88dzw.com

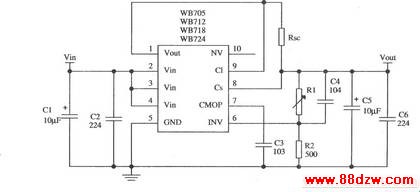

如图所示电路是用WB705多端可调正集成稳压器组成的输出电压为5 V、输出电流为l．5 A的限流型保护电路的应用电路。这个电路的最大输入电压为16．8 V，最小输入电压为l2．1 V。Cl和C2是滤波电容，可根据电流的大小选择电容的容量。负载电流越大，要求的电容容量越大，以减少稳压器输入端的脉动分量。C3是补偿电容，起防止振荡作用。如电路不振荡，C3可尽量用得小些，因为C3通过7脚与稳压器内部放大器相接，若太大会影响放大倍数。C4能把输出电压的变化量ΔVout直接耦合到稳压器内部取样端6脚，以提高纹波抑制比。C5和C6是输出滤波电容。Rl和R2是取样电阻，它们符合下式：

。式中，Vref是稳压器基准电压，其值为3．4 V。由于Vref有一定的离散性，故选用Rl时可比计算值略大一些。Rsc是限流电阻，它的阻值符合下式：

，式中：Vbe是稳压器内部保护管的be结开始导通的阈值电压；ILmax为最大负载电流，按比正常工作电流Iout大20％～40％计算，如不增大20％～40％，当达到需要的工作电流时，稳压器即被限流。
