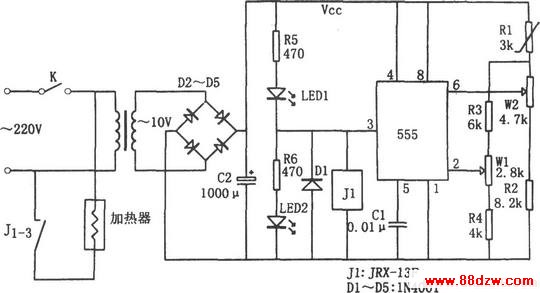

如图所示为温度范围控制电路。该电路由降压整流滤波电源电路和温度控制电路两部分组成。其中温度控制电路由555和R1、R2～R4、W1、W2等组成，且R1为一负温度系数的热敏电阻(3kΩ)，W1为温度下限预置调节，W2温度上限预置调节，且通过调节W1、W2使555②脚、⑥脚分别置于1/3Vcc、2/3Vcc附近。

当温度低于下限温度时，R1的阻值变大，从而使555②脚电位低于1/3Vcc，相应555置位，③脚输出高电平，使发光二极管LED2点亮，继电器J1吸合，触点J1-3接通加热器电源对其进行加热。当温度升到上限温度时，R1的阻值变小，使555⑥脚电位大于2/3Vcc，且②脚的电位必然大于1/3Vcc，相应555复位，③脚输出低电平，发光二极管LED1点亮，继电器J1释放，触点J1-3断开，加热器电源，停止加热。这样调节好W1、W2后，可以随设定温度(20～100℃)的变化而置位或复位，及时将J1吸合或断开，控制加热器的通、断，从而实现温度调节。

本电路可用于家禽孵化、生物实验、浴池等保持一定温度范围的场合。
