显影液恒温控制电路(5G31A)

文章摘要： 如图所示为显影液恒温控制电路。该电路由降压整流电源电路(B、D1～D4、C1等)、测温电桥R3～R4、电压比较放大和功率输出电路5G31、继电器J、负载RL等组成。其中R3、R4的阻值相同，并接入5G31的负输入端，以作电压基准。R2为热敏电阻，R1为温度调节电阻，RL为负载电阻(电热丝)，5G31为音频功率放大器。电源刚接通时，温度较低，R1对应阻值较大，从而使5G31因正输入端的电位高于负输入端的电位而输出高电平，相应使继电器J吸合，RL因接通电源而进行加热，使温度升高。当温度升到所控温度时，电桥平衡，再稍加热，5G31则因负输入端的电位高于正输入端的电位而输出低电平，从而使继电器J断开

显影液恒温控制电路(5G31A),标签：控制电路图,电路设计,http://www.88dzw.com

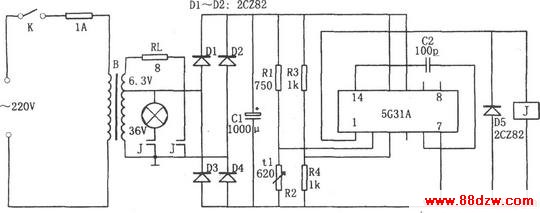

如图所示为显影液恒温控制电路。该电路由降压整流电源电路(B、D1～D4、C1等)、测温电桥R3～R4、电压比较放大和功率输出电路5G31、继电器J、负载RL等组成。其中R3、R4的阻值相同，并接入5G31的负输入端，以作电压基准。R2为热敏电阻，R1为温度调节电阻，RL为负载电阻(电热丝)，5G31为音频功率放大器。

电源刚接通时，温度较低，R1对应阻值较大，从而使5G31因正输入端的电位高于负输入端的电位而输出高电平，相应使继电器J吸合，RL因接通电源而进行加热，使温度升高。当温度升到所控温度时，电桥平衡，再稍加热，5G31则因负输入端的电位高于正输入端的电位而输出低电平，从而使继电器J断开，RL因断开电源而停止加热。

另外，电路中的C2可用以消除5G31可能产生的自激振荡。RL为8Ω，加热功率为160W。使用本电路可使显影液恒温在20～22℃之间，以适用于一般黑白照片或胶卷的显影。
