蔬菜大棚湿度检测、自动通风伴蟋蟀报叫电路

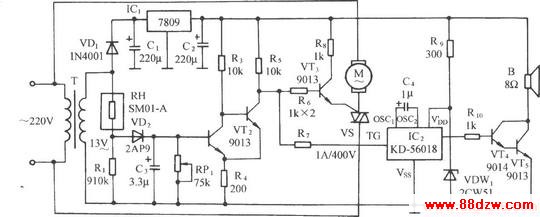

电路如图所示。它由湿度检测电路、施密特触发电路、可控硅控制通风电路、语音发声电路及交流降压整流电路等组成。它能对高湿度的环境进行检测,当相对湿度超过设定值时,电路自动发出蟋蟀的呜叫声,并启动排气扇进行运转、通风。
