用TL431的上限温度乐曲告知电路

文章摘要： 电路如图所示。它由温控阈值开关电路、可控硅触发电路和乐曲发声电路等组成。IC1(TL431)为一只高精度稳压集成电路。IC2采用音乐集成电路HY-1(或HY-100)，它采用片状黑膏软封装结构，其内的芯片上储有一首名曲。RT为负温度系数热敏电阻，常温下，阻值为43kΩ。

用TL431的上限温度乐曲告知电路,标签：控制电路图,电路设计,http://www.88dzw.com

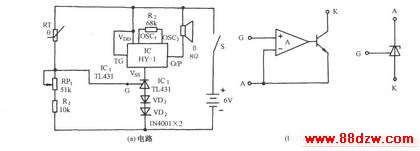

电路如图所示。它由温控阈值开关电路、可控硅触发电路和乐曲发声电路等组成。IC1(TL431)为一只高精度稳压集成电路。IC2采用音乐集成电路HY-1(或HY-100)，它采用片状黑膏软封装结构，其内的芯片上储有一首名曲。RT为负温度系数热敏电阻，常温下，阻值为43kΩ。
