使用TC621的自动启动空调装置电路

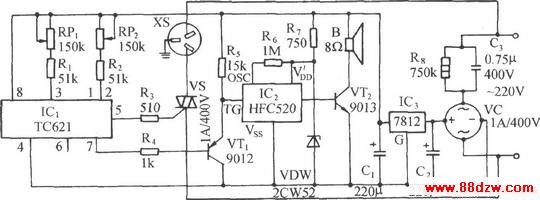

文章摘要： 如图所示电路，它由温限控制电路、可控硅控制插座电路、海浪发声电路和交流降压整流电路等组成。当环境温度超过设定的上限温度时，可控硅导通，插座XS得电，其上的空调器开始运行、降温。当环境温度下降至下限控温点时，XS断电。温控电路对环境温度的监测i可使温度保持在设定的温度范围内，测温和控温效果理想。

使用TC621的自动启动空调装置电路,标签：控制电路图,电路设计,http://www.88dzw.com

如图所示电路，它由温限控制电路、可控硅控制插座电路、海浪发声电路和交流降压整流电路等组成。当环境温度超过设定的上限温度时，可控硅导通，插座XS得电，其上的空调器开始运行、降温。当环境温度下降至下限控温点时，XS断电。温控电路对环境温度的监测i可使温度保持在设定的温度范围内，测温和控温效果理想。
