555构成的课堂响铃自动控制器

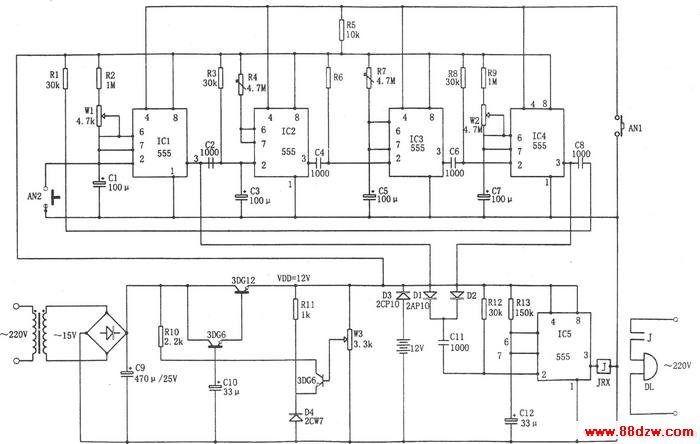

如图所示为课堂响铃自动控制电路。该控制器包括降压整流电路、环行程序定时电路、执行控制电路等组成。IC1~IC4。为触发延时电路,延迟时间可根据需要调节充放电时间常数RC来实现。如IC1的延迟时间为td1=1.1(R2 Rw1)C1,其余延迟时间类同。IC5为振铃时间定时控制电路,延迟时间为td5=1.1R13C12,图中所示参数对应约为10秒。环行程序定时器中IC1、IC4的输出分别加至D1、D2,再经电容器C11,后触发IC5输出高电平(③脚),该电平使继电器吸合,从而将电铃DL的电源接通。

通过本电路可实现如下响铃的时间程序:振铃-10分钟间隔(课休)-振铃-45分钟课时-振铃-1O分钟间隔……从而实现对响铃的自动控制。
