555构成的自动定时控制器
[09-14 00:01:37] 来源:http://www.88dzw.com 控制电路 阅读:8723次
文章摘要: 如图所示为自动定时控制电路。该电路由电子表、检波电路(C1、D1)、放大电路、单稳态倍增延时电路(555、W2、C6、BG3)、继电器J等组成。其中定时信号源取自电子表的末位C段。当电子表的末位P变为R时,C段的电压幅度增至3V,信号经D1、C1检波,并经BG1、BG2放大后加至555②脚,以触发555电路工作。当BG2的负脉冲到来时,单稳态倍增延时电路翻转,③脚输出高电平,且单稳态的暂稳时间为td=1.1Rw2C6β,式中β为BG3的电流放大倍数。若卢取100,则暂稳延时可达2小时。该电路的定时范围从1分钟到24小时,延时范围1秒~2小时,可用于家电产品的自动定时开启和关闭,若预置时间到,
555构成的自动定时控制器,标签:控制电路图,电路设计,http://www.88dzw.com

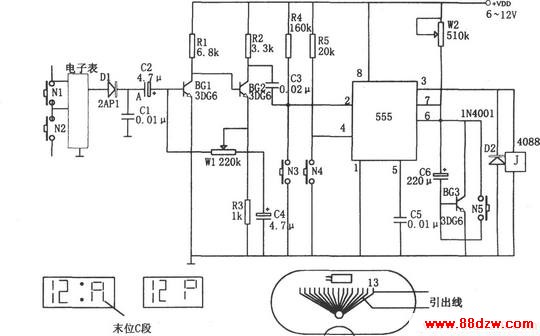

如图所示为自动定时控制电路。该电路由电子表、检波电路(C1、D1)、放大电路、单稳态倍增延时电路(555、W2、C6、BG3)、继电器J等组成。其中定时信号源取自电子表的末位C段。
当电子表的末位P变为R时,C段的电压幅度增至3V,信号经D1、C1检波,并经BG1、BG2放大后加至555②脚,以触发555电路工作。当BG2的负脉冲到来时,单稳态倍增延时电路翻转,③脚输出高电平,且单稳态的暂稳时间为td=1.1Rw2C6β,式中β为BG3的电流放大倍数。若卢取100,则暂稳延时可达2小时。
该电路的定时范围从1分钟到24小时,延时范围1秒~2小时,可用于家电产品的自动定时开启和关闭,若预置时间到,则自动关闭。若定时范围在12小时以内,则预置时间(“P”显示)为12-预定时间;若定时范围大于12小时,则预置时间(“R”显示)为24-预定时间。
Tag:控制电路,控制电路图,电路设计,家电维修 - 单元电路介绍 - 控制电路
