电饭锅预置断电定时器

[09-14 00:01:34]   来源:http://www.88dzw.com  控制电路   阅读:8431

文章摘要: 如图所示为电饭锅预置断电定时电路。该定时电路的定时范围可从l小时到12小时,并可用PR进行调节。定时方式为计数式,控制方式为预置断电定时。电路中用BT33产生晶闸管VS的触发信号。若BT33停振。则VS关断,CZ断电。

电饭锅预置断电定时器,标签:控制电路图,电路设计,http://www.88dzw.com

电饭锅预置断电定时器

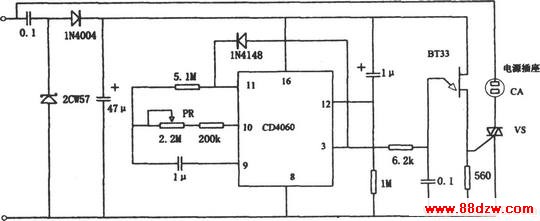

如图所示为电饭锅预置断电定时电路。该定时电路的定时范围可从l小时到12小时,并可用PR进行调节。定时方式为计数式,控制方式为预置断电定时。电路中用BT33产生晶闸管VS的触发信号。若BT33停振。则VS关断,CZ断电。


Tag:控制电路控制电路图,电路设计家电维修 - 单元电路介绍 - 控制电路
