D触发器组成的曝光定时器
[09-14 00:01:32] 来源:http://www.88dzw.com 控制电路 阅读:8606次

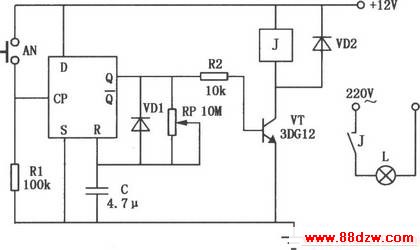

文章摘要: 如图所示是D触发器组成的曝光定时器电路,定时时间可在1~30s内任意选择。图中D触发器接成单稳态电路,当需要曝光时,按一下按钮AN,即有一个脉冲作用于D触发器的CP端,使电路进入暂稳态。
D触发器组成的曝光定时器,标签:控制电路图,电路设计,http://www.88dzw.com
如图所示是D触发器组成的曝光定时器电路,定时时间可在1~30s内任意选择。图中D触发器接成单稳态电路,当需要曝光时,按一下按钮AN,即有一个脉冲作用于D触发器的CP端,使电路进入暂稳态。
