JEC-2组成的延时电路(一)

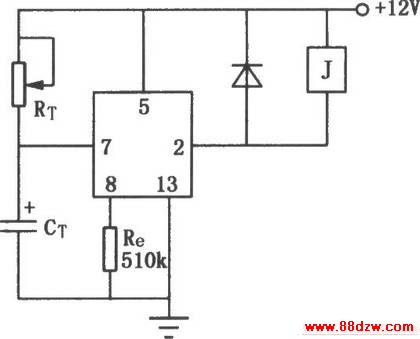

文章摘要： JEC-2射极耦合触发器又称多功能触发器，它实际上是一个三级反相器的连接电路。如图所示是用JEC-2组成的延时吸合时间继电器线路。当电源接通后，便经RT向CT充电，CT两端电压呈指数规律上升。当该电压到达触发电平时，电路便翻转，即输出端②脚为低电平，继电器吸合，延时结束。延时时间由RT、CT决定。由于JEC-2的触发灵敏度很高，因此RT可以选得很大，甚至可达5MΩ，延时时间很长，这是它的突出特点。如RT选择4.7MΩ，CT取2000μF，延时时间几乎可达2个小时左右。调节RT可以改变触发电平，因而可以方便地调整延时时间(主要用于微调)或校正误差。

JEC-2组成的延时电路(一),标签：控制电路图,电路设计,http://www.88dzw.com

JEC-2射极耦合触发器又称多功能触发器，它实际上是一个三级反相器的连接电路。如图所示是用JEC-2组成的延时吸合时间继电器线路。当电源接通后，便经RT向CT充电，CT两端电压呈指数规律上升。当该电压到达触发电平时，电路便翻转，即输出端②脚为低电平，继电器吸合，延时结束。延时时间由RT、CT决定。由于JEC-2的触发灵敏度很高，因此RT可以选得很大，甚至可达5MΩ，延时时间很长，这是它的突出特点。如RT选择4.7MΩ，CT取2000μF，延时时间几乎可达2个小时左右。调节RT可以改变触发电平，因而可以方便地调整延时时间(主要用于微调)或校正误差。
