可调式多功能定时控制器(CD4011B、CD4040B)

[09-14 00:01:05]   来源:http://www.88dzw.com  控制电路   阅读:8273

文章摘要: 该电路首先通过多级分频将秒时基形成“分”信号,然后再对分信号进行多级分频后,按二进制组合分级输出。通过选择开关的控制,可以预置为定时开或定时关两种工作状态。电路具有较高的控制精度,电路组成如图所示。

可调式多功能定时控制器(CD4011B、CD4040B),标签:控制电路图,电路设计,http://www.88dzw.com

可调式多功能定时控制器(CD4011B、CD4040B)

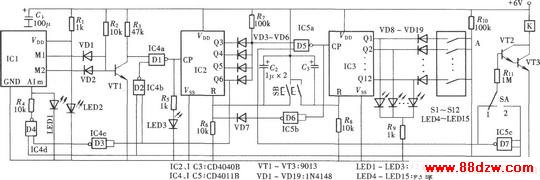

该电路首先通过多级分频将秒时基形成“分”信号,然后再对分信号进行多级分频后,按二进制组合分级输出。通过选择开关的控制,可以预置为定时开或定时关两种工作状态。电路具有较高的控制精度,电路组成如图所示。
