由CD4541组成的有开/停选择功能的定时器

文章摘要： 该定时器以CD4541为主要组成部分，它可以通过开关事先选择先停后开，还是先开后停。电路中，定时时间的调整是通过选择开关，增、减接在CD4541的①、②脚间的电阻的数量来实现的。由于电阻的阻值通过事先选择，每只电阻的阻值是固定不变的。因此它比采用电位器来调节定时时间要方便和准确。电路组成如图所示。电路由开、停预置电路，可调式开停定时电路，输出控制和执行电路组成。

由CD4541组成的有开/停选择功能的定时器,标签：控制电路图,电路设计,http://www.88dzw.com

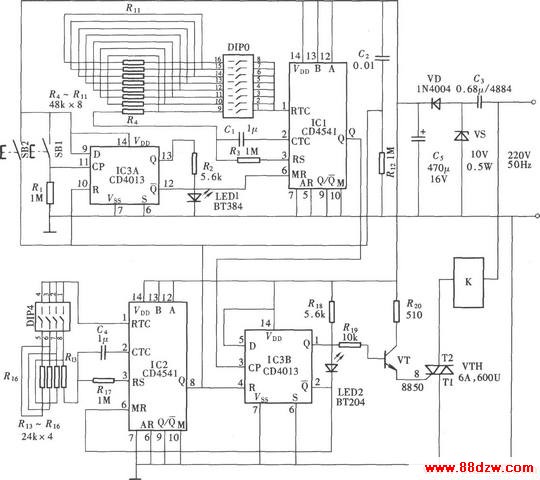

该定时器以CD4541为主要组成部分，它可以通过开关事先选择先停后开，还是先开后停。电路中，定时时间的调整是通过选择开关，增、减接在CD4541的①、②脚间的电阻的数量来实现的。由于电阻的阻值通过事先选择，每只电阻的阻值是固定不变的。因此它比采用电位器来调节定时时间要方便和准确。电路组成如图所示。电路由开、停预置电路，可调式开停定时电路，输出控制和执行电路组成。
