由NE555、CD4017构成的定时循环排气扇控制器

[09-14 00:00:50]   来源:http://www.88dzw.com  控制电路   阅读:8166

文章摘要: 如图为定时循环排气扇控制器,可用来对家庭居室的排气扇进行定时循环控制,它既可对室内空气进行定时清洁净化,又省去人工控制。只要按照实际需要设定好排气时间和间歇时间,排气扇就会按照设定好的程序和时间,自动循环地工作下去。同时该控制器还可根据设定好的定时程序和时间,自动切断工作电源,这样既能实现控制目的,又不浪费电能。它的组成如图所示。

由NE555、CD4017构成的定时循环排气扇控制器,标签:控制电路图,电路设计,http://www.88dzw.com

由NE555、CD4017构成的定时循环排气扇控制器

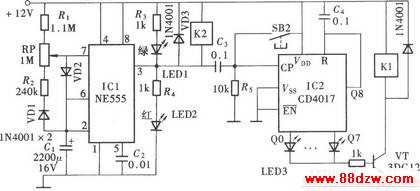

如图为定时循环排气扇控制器,可用来对家庭居室的排气扇进行定时循环控制,它既可对室内空气进行定时清洁净化,又省去人工控制。只要按照实际需要设定好排气时间和间歇时间,排气扇就会按照设定好的程序和时间,自动循环地工作下去。同时该控制器还可根据设定好的定时程序和时间,自动切断工作电源,这样既能实现控制目的,又不浪费电能。它的组成如图所示。


Tag:控制电路控制电路图,电路设计家电维修 - 单元电路介绍 - 控制电路
