数字式电子钟电路(CD4017、CD4518、CD4511)

文章摘要： 如图所示的数字式电子钟电路采用电子钟表专用集成电路KD482FC做秒时基信号，通过数字电路多级分频后，分别形成分和时输出。其中分的显示采用LED数码管；而时的显示则是模仿机械指针式钟表的表盘结构形式，通过发光二极管在表盘上的位置来显示的。它计时准确，形式新颖，很适合业余爱好者仿制，其电路组成如图所示。电路由秒时基信号形成电路、分时间形成与显示电路和时形成与显示电路组成。其电源电路如下图所示。

数字式电子钟电路(CD4017、CD4518、CD4511),标签：控制电路图,电路设计,http://www.88dzw.com

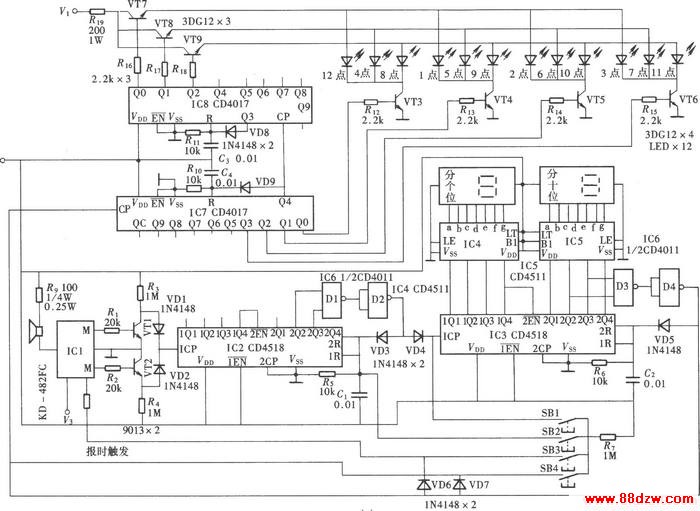

如图所示的数字式电子钟电路采用电子钟表专用集成电路KD482FC做秒时基信号，通过数字电路多级分频后，分别形成分和时输出。其中分的显示采用LED数码管；而时的显示则是模仿机械指针式钟表的表盘结构形式，通过发光二极管在表盘上的位置来显示的。它计时准确，形式新颖，很适合业余爱好者仿制，其电路组成如图所示。电路由秒时基信号形成电路、分时间形成与显示电路和时形成与显示电路组成。其电源电路如下图所示。
