市售电热毯一般有高、低两个温度档。使用时，拨在高温档，入睡后总被热醒；拨在低温档，有时醒来会觉得热度不够。为此，笔者制作了这种电热毯温控器，它可以把电热毯的温度控制在一个适宜的范围内。

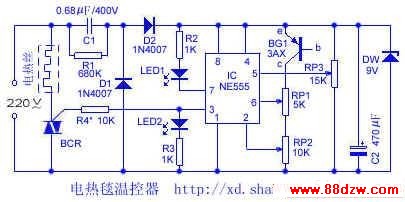

工作原理：电路如下图所示。图中IC为NE555时基电路；RP3为温度调节电位器，其滑动臂电位决定IC的触发电位V2和阈电位Vf，且V5=Vf=2Vz。220V交流电压经C1、R1限流降压，D1、D2整流，C2滤波，DW稳压后，获得9V左右的电压供IC用。室温下接通电源，因已调V2<Vz、V6<Vf，IC③脚为高电位，BCR被触发导通，电热丝通电发热，温度逐渐升高。热敏传感器BG1随温度的升高，其穿透电流Iceo增大，V2、V6升高。当V2>Vz，V6≥Vf时，IC翻转，③脚变为低电位，BCR截止邮电局热丝停止发热，温度开始逐渐下降，BG1的Iceo随之逐渐减小，V2、V6降低。当V6<Vf，V2≤Vz时，IC③脚回到高电位，BCR又被触发导通，电热丝又开始发热。实践证明，调节RP2使V2=1/2V6时，温差为零；而V2=V6时最大。

元件选择：BG1可选用3AX、3AG等PNP型锗管；BCR用400V以上小型塑封双向可控硅，其它元件可按图标选用。

制作要点：热敏传感器BG1可用耐温的细软线引出，并将其连同管脚接头装入一电容器铝壳内，注入导热硅脂，制成温度探头。使用时，把该探头放在适当部位即可。
