热释电红外感应自动灯电路(6)

[10-10 20:39:48]   来源:http://www.88dzw.com  控制电路   阅读:8790

文章摘要: 如图所示是一个采用HN911L新颖热释电红外探测模块制作的感应自动灯。HN911L内部集成了高灵敏度红外传感器PIR、放大器、信号处理电路、输出电路等,能够遥测人体移动时所发出的微弱红外信号。该电路只要有人在附近走动时,照明灯就会自动点亮,人走后,延迟数十秒,灯会自行熄灭。

热释电红外感应自动灯电路(6),标签:控制电路图,电路设计,http://www.88dzw.com

热释电红外感应自动灯电路(6)

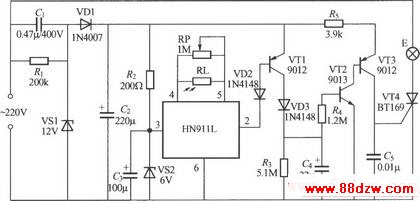

如图所示是一个采用HN911L新颖热释电红外探测模块制作的感应自动灯。HN911L内部集成了高灵敏度红外传感器PIR、放大器、信号处理电路、输出电路等,能够遥测人体移动时所发出的微弱红外信号。该电路只要有人在附近走动时,照明灯就会自动点亮,人走后,延迟数十秒,灯会自行熄灭。
