声波遥控灯开关电路(2)

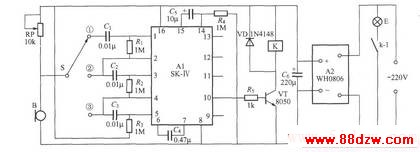

如图所示是一个采用SK-Ⅳ声控专用集成电路制作的声波遥控灯开关,它具有抗干扰能力强,性能可靠等特点。K用工作电压为6V的小型电磁继电器,如JZC-22F、DC6V;B可用CRZ2-113F型等驻极体电容话筒。
