用CD4013组成的防抖动开关

文章摘要： 如图所示为用CD4013组成的防抖动开关电路。它利用双D触发器的一半组成双稳态控制电路，利用触发器的另一半组成单稳态延时电路，用一只CD4013组成一个功能完整的控制电路。

用CD4013组成的防抖动开关,标签：控制电路图,电路设计,http://www.88dzw.com

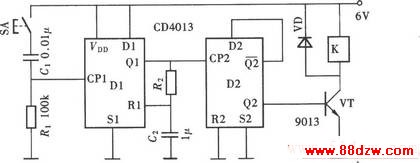

如图所示为用CD4013组成的防抖动开关电路。它利用双D触发器的一半组成双稳态控制电路，利用触发器的另一半组成单稳态延时电路，用一只CD4013组成一个功能完整的控制电路。
