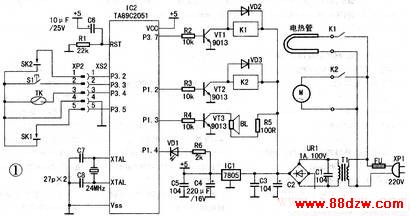

文章摘要: S1是一只轻触按钮,在烧煮豆浆程序中。当按下S1。可以进行手动粉碎。如果此时正在加热。则加热暂时停止;如果此时恰好溢出。则自动让位于溢出保护.但BL发出与按钮按下同节奏的按键提示音,以示用户操作。 SKl和SK2分别是水位检测传感器和溢出检测传感器。为了减少制造成本,许多厂家都是采用探针来代替这两个传感器。使用中,将装植物的金属杯接控制电路的公共点“地”。探针分别通过传输线与单片机的P3.5端和P3.2端连接。 TK是一只双金属片式温度传感器。TK在80度温度以下时.内部呈现断开形式。当在80度以上温度时。内部呈现接通形式。 U形发热管的功率为800W.也有一些豆浆机中使用的是600W发热管

自动豆浆机控制板的替代(上),标签:控制电路图,电路设计,http://www.88dzw.com

S1是一只轻触按钮,在烧煮豆浆程序中。当按下S1。可以进行手动粉碎。如果此时正在加热。则加热暂时停止;如果此时恰好溢出。则自动让位于溢出保护.但BL发出与按钮按下同节奏的按键提示音,以示用户操作。

SKl和SK2分别是水位检测传感器和溢出检测传感器。为了减少制造成本,许多厂家都是采用探针来代替这两

个传感器。使用中,将装植物的金属杯接控制电路的公共点“地”。探针分别通过传输线与单片机的P3.5端和P3.2端连接。

TK是一只双金属片式温度传感器。TK在80度温度以下时.内部呈现断开形式。当在80度以上温度时。内部呈现接通形式。

U形发热管的功率为800W.也有一些豆浆机中使用的是600W发热管。粉碎电机为异步交流电机。该种电机力矩大,转速高,特别适合豆浆机中使用。其功率为60—120W左右。

K1、K2为普通的12V小型继电器。其触点最大电流为2A,型号为:4123/12V。

BL为一只外径12mm的蜂鸣器。直流电阻为32Q左右。

VD2和VD3是两只整流二极管。在电路中起续流之用,以提高K1、K2的复位速度,减小触点问的接触火花.保护继电器触点。
