共射共基振荡器

文章摘要： 如图所示给出一种具有高稳定度等许多优点的简易振荡器。电路可以自动启动，工作时l2V供电仅需lmA电流。驱动电路是D类放大器，输出阻抗低，输出幅度大，具有2～24V的宽工作电压范围，频率特性和波形纯度均不错。调整Ll、Cl参数决定振荡频率。按图中所选元件参数值时其频率为l60kHz，时间常数Rl、Cl应比振荡周期长。

共射共基振荡器,标签：,电路设计,http://www.88dzw.com

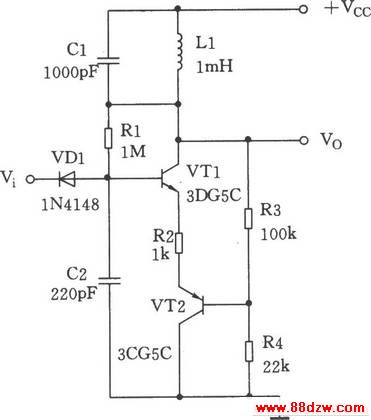

如图所示给出一种具有高稳定度等许多优点的简易振荡器。电路可以自动启动，工作时l2V供电仅需lmA电流。驱动电路是D类放大器，输出阻抗低，输出幅度大，具有2～24V的宽工作电压范围，频率特性和波形纯度均不错。调整Ll、Cl参数决定振荡频率。按图中所选元件参数值时其频率为l60kHz，时间常数Rl、Cl应比振荡周期长。
