简易倍频发生器
[09-13 23:55:26] 来源:http://www.88dzw.com 信号产生 阅读:8255次
文章摘要: 如图所示是用与非门组成的倍频电路,输入信号的下降沿被R1C1微分送入A2的输入端3脚,使A2输出一个脉冲,输入信号的上升沿经A1反相后被R2C2微分送入A2的输入端4脚,从而使A2再次输出一个脉冲,这样,每输入一个方波,在A2的输出端便可得到两个方波,使频率增大二倍。A3起缓冲整形作用。输入信号的波形:
简易倍频发生器,标签:,电路设计,http://www.88dzw.com

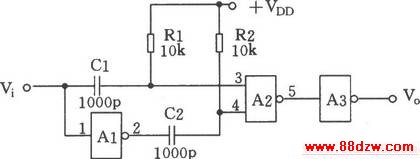

如图所示是用与非门组成的倍频电路,输入信号的下降沿被R1C1微分送入A2的输入端3脚,使A2输出一个脉冲,输入信号的上升沿经A1反相后被R2C2微分送入A2的输入端4脚,从而使A2再次输出一个脉冲,这样,每输入一个方波,在A2的输出端便可得到两个方波,使频率增大二倍。A3起缓冲整形作用。
输入信号的波形:
