用集成电路构成的振荡器

文章摘要： 如图是用TTL的数据选择器T570构成的多谐振荡器。T570四位二选一，每片有4位，每位有D0、Dl两路数据输入端和一路输出端Q。每片有一个选择控制端A和一个功能控制端S。图中，R、C组成积分延时环节，利用电容C充放电来控制选择控制端A的电位VA，使其门限电平Vt2上下变化，从而实现电路不断自动翻转产生方波信号输出的目的。其振荡周期T=2RC。

用集成电路构成的振荡器,标签：,电路设计,http://www.88dzw.com

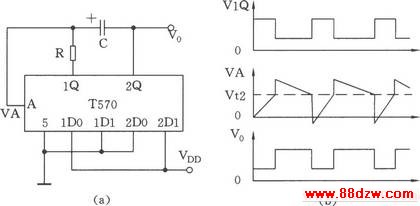

如图是用TTL的数据选择器T570构成的多谐振荡器。T570四位二选一，每片有4位，每位有D0、Dl两路数据输入端和一路输出端Q。每片有一个选择控制端A和一个功能控制端S。图中，R、C组成积分延时环节，利用电容C充放电来控制选择控制端A的电位VA，使其门限电平Vt2上下变化，从而实现电路不断自动翻转产生方波信号输出的目的。其振荡周期T=2RC。
