方波和三角波振荡器(5532)

文章摘要：如图所示为方波和三角波振荡电路。该电路利用运放产生高精度的方波和三角波，输出频率由电阻R1、R2和R3以及电容C确定，其计算公式为：。电路所需的正负电源电压可达22V。虽然输出波形幅度不对称，但方波输出仍可保持50％的占空比。

方波和三角波振荡器(5532),标签：,电路设计,http://www.88dzw.com

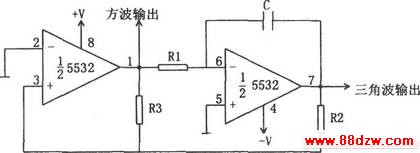

如图所示为方波和三角波振荡电路。该电路利用运放产生高精度的方波和三角波，输出频率由电阻R1、R2和R3以及电容C确定，其计算公式为：

。

电路所需的正负电源电压可达22V。虽然输出波形幅度不对称，但方波输出仍可保持50％的占空比。
