有特殊功能的音频振荡器

文章摘要： 如图是一个以时基电路555为核心，以及周围元件组成的多谐振荡器，其振荡频率f=1／0.693(R1 2R2)Ca，由公式中看到，振荡频率f决定于Rl、R2和Ca的大小。改变其中任何一个元件的数值，都会使振荡频率的不同。当R1取4．3kΩ，R2取62kΩ，Ca取0．0lμF时，可以算出f约为1125Hz，若改变Ca容量，振荡频率也会改变。

有特殊功能的音频振荡器,标签：,电路设计,http://www.88dzw.com

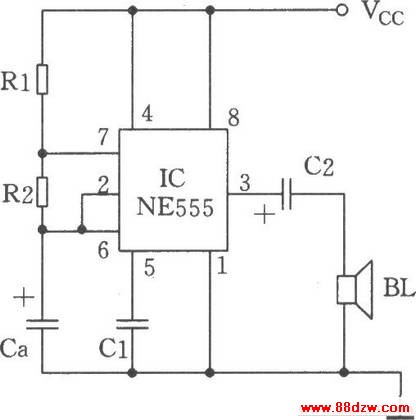

如图是一个以时基电路555为核心，以及周围元件组成的多谐振荡器，其振荡频率f=1／0.693(R1 2R2)Ca，由公式中看到，振荡频率f决定于Rl、R2和Ca的大小。改变其中任何一个元件的数值，都会使振荡频率的不同。当R1取4．3kΩ，R2取62kΩ，Ca取0．0lμF时，可以算出f约为1125Hz，若改变Ca容量，振荡频率也会改变。
