CC4013构成的断续信号分频电路
[10-10 20:39:48] 来源:http://www.88dzw.com 信号产生 阅读:8936次

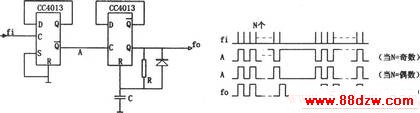

文章摘要: 如图所示为断续信号分频电路。该电路是用普通的二分频电路加上一个单稳态电路构成,能够在有外信号时完成分频功能,而当输入信号中断时能自动回到“0”状态。单稳时间可按需要进行调整。输入脉冲是一束一束断续的。经过第一级二分频电路后,虽然对束内的脉冲进行了分频,但在束与柬脉冲的间隙期间既可能处于低电平(如果束内脉冲为偶数个),也可能处于高电平(如果束内脉冲为奇数个),所以在后面加了单稳态电路。当单稳时间0.7RC小于分频以前信号的两个周期时,束内脉冲保持二分频不变。当单稳时间大于其本身输入的一个周期,即分频以前信号的两个周期,分频系数相应增大。但不管何种情况,间隙期输出总是低电平。
CC4013构成的断续信号分频电路,标签:,电路设计,http://www.88dzw.com
如图所示为断续信号分频电路。该电路是用普通的二分频电路加上一个单稳态电路构成,能够在有外信号时完成分频功能,而当输入信号中断时能自动回到“0”状态。单稳时间可按需要进行调整。输入脉冲是一束一束断续的。经过第一级二分频电路后,虽然对束内的脉冲进行了分频,但在束与柬脉冲的间隙期间既可能处于低电平(如果束内脉冲为偶数个),也可能处于高电平(如果束内脉冲为奇数个),所以在后面加了单稳态电路。当单稳时间0.7RC小于分频以前信号的两个周期时,束内脉冲保持二分频不变。当单稳时间大于其本身输入的一个周期,即分频以前信号的两个周期,分频系数相应增大。但不管何种情况,间隙期输出总是低电平。
Tag:信号产生,,电路设计,家电维修 - 单元电路介绍 - 信号产生
